智能阀控

发布时间：2021-11-19 16:28:18 丨 浏览次数：958

      随着人们生活水平的提高，对节能及环境保护的日益重视，近年来城市集中供热得到了迅速发展。信息技术与传统应用的日益融合已成为大众的迫切需求，促进了社会的进步与发展。许多城市集中供热的经验证明，采用先进的计算机管理技术，对集中供热网络实行有效的监测，监控，调度，管理是切实可行的，是实现供热生产管理科学化的最佳途径。这不仅仅合理调配使用能源，既可以节能，又可减少污染，也是解决社会发展和能源紧缺的一个有效方法。

  一、系统概述

  智能热量分配系统通过对终端数据的采集，利用对采集的数据分析，实现对用户供热系统的热量智能分配，减少能源损耗，合理规范分配流程，加强管理日常工作管理的智能化和数字化水平，进一步提升工作质量和效率提供数据支撑。

    二、系统体系结构

整个系统部署云端，数据采集设备分布在各个楼宇，通过设备执行器将采集到的数据通过多功能DTU模块上传到云端数据采集服务器并存储到数据库，用户对采集到的数据对设备进行分析和控制。

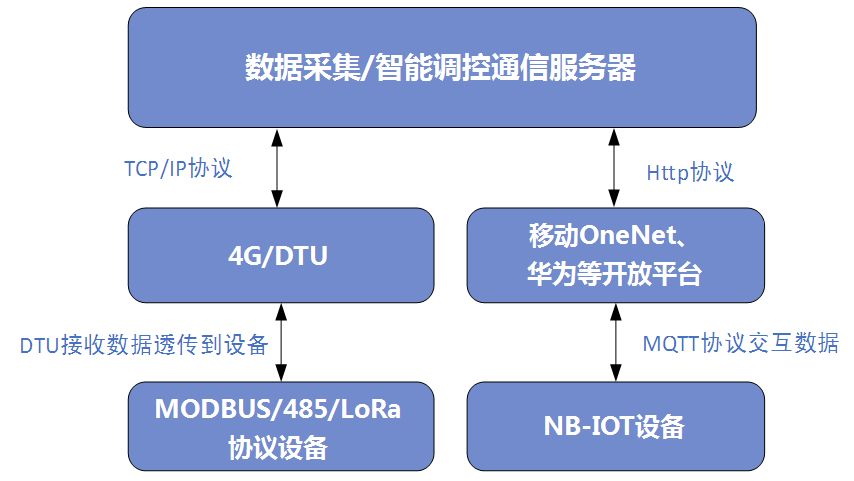

1)  数据采集通信流程

    2)   体系结构

三、系统原理

  热平衡智能供热平台系统分为前端数据采集、无线数据传输、后端智能监控调节及分析系统三部分组成：

  1、前端数据采集：前端采集并控制单元阀、入户阀、流量表、压力表、温度表以及开关的实时状态。

  2、无线数据传输：无线通讯部分通过多功能DTU使用3G/4G信号或NB-IOT技术进行无线传输，将数据透传或者使用特殊的协议格式传送到热平衡智能监控管理平台。

   3、后端智能监控调节及分析系统：数据传送到达平台后，通过数据大屏或者终端查看实时数据并进行数据分析。同时，可以利用上传大数据根据平台算法对单元阀及入户阀进行智能调控，确保供暖温度达到整体的平衡。

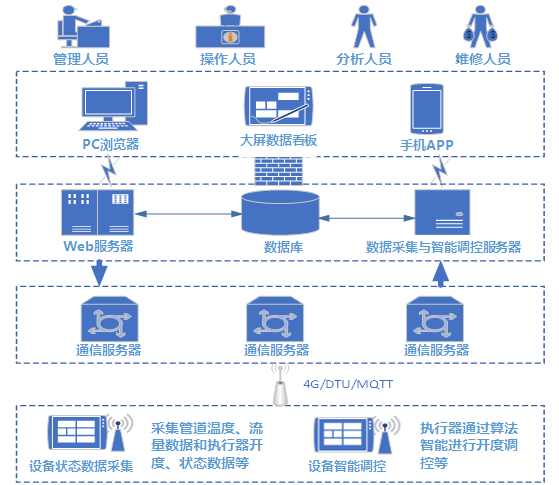

  系统拓扑图

四、系统功能

  1、远程控制与管理

  通过因特网、物联网实现热平衡智能监控管理平台系统的远程智能监控、调节及管理。

  2、数据采集与检测

  热平衡智能监控管理平台系统可以采集单元阀、入户阀、流量表、温度表及压力表等终端设备在线、离线、故障状态监测，实现系统故障智能分析。

  3、多功能实时报警

  终端设备故障、离线、缺电状态异常情况进行实时报警。同时，对检测数据异常情况进行实时报警。

  4、综合管理功能

  数据报表、运行数据分析、可视化数据、设备资产及运维管理等完善的综合管理功能，使能耗分析、管理运维更加智能化。

  5、易于操作

  人性化的使用界面直观反映整个供热小区及换热站的运行状况。操作人员少，人员培训简单。
